CH554评测:硬件SPI点亮Nokia5110液晶

再次对CH554T木板开展测评，此次检测单片机设计的硬件配置SPI接口，小区早已有网民根据手机软件仿真模拟驱动器Nokia5110液晶

此次应用硬件配置插口来完成。

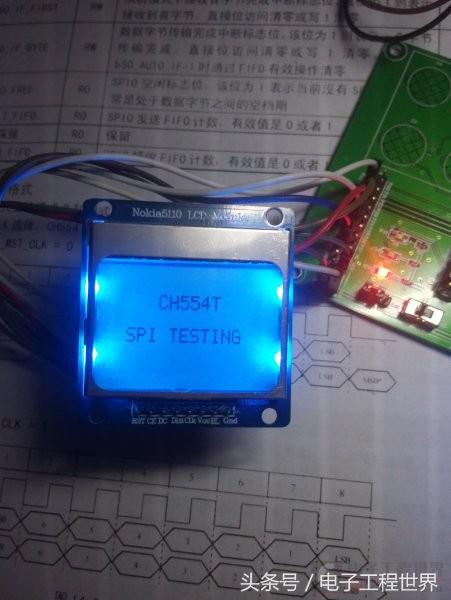

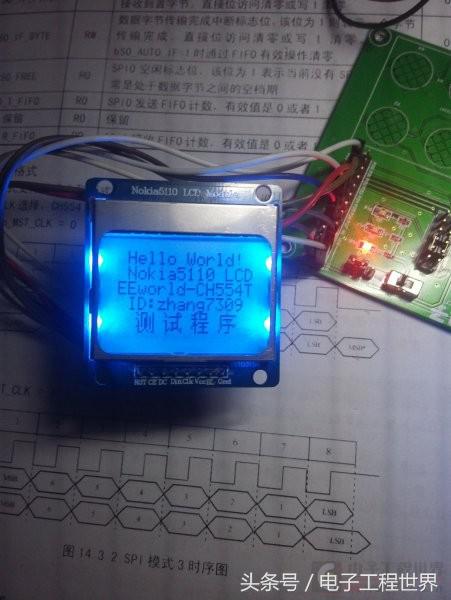

调节硬件配置SPI前先用手机软件仿真模拟完成显示信息，先上二张手机软件驱动器显示信息实际效果，应用插口为P1.1-P1.5。

硬件配置联接以下：

SCLK = P1^5;

SDIN = P1^4;

LCD_DC = P1^3;

LCD_CE = P1^2;

LCD_RST = P1^1;

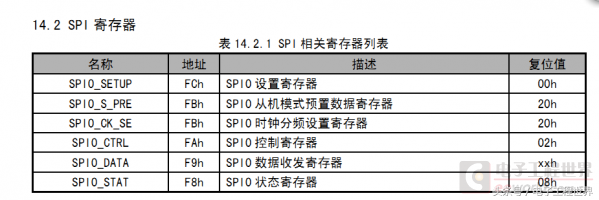

下边进入主题，根据硬件配置SPI接口来完成，最先必须对SPI接口有关存储器开展配备；

包含数字时钟、主从关系方式、脚位配备等

生产厂家出示的方法中为大家界定好啦基础的配备，能够立即应用。

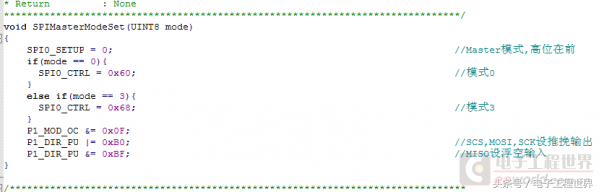

SPI设定涵数（方法已得出，能够立即用）

服务器方式，传送数据涵数

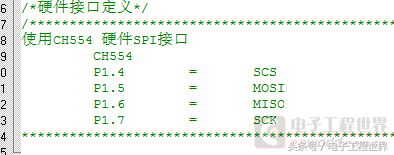

硬件配置SPI应用的脚位状况以下：

P14-P17，因仅用主推送，因此 具体P16沒有应用

由于Nokia5110液晶插口缘故还必须采用2个插口RST和DC（校准端口号与数据信息/指令挑选端口号）

检测中应用了P11、P13（自定，能够依据必须

此內容由EEWORLD社区论坛网民zhang7309原創，如需转截或用以商业行为需征求创作者愿意并标明出處

改动）；具体应用的也是五个IO（P11、P13、P14、P15、P17）

程序流程及编译程序页面

液晶驱动软件中可立即启用硬件配置SPI传送数据涵数，

系统软件下载页面

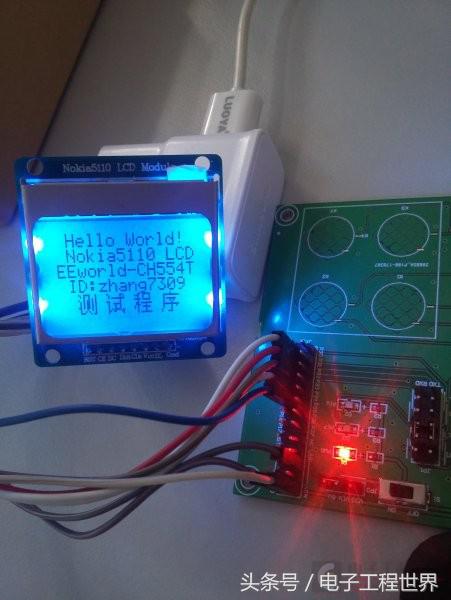

显示信息实际效果

总结：SPI应用较为便捷，生产厂家出示了有关配备涵数能够立即启用；针对驱动器5110液晶显示模块与手机软件仿真模拟驱动器对比，硬件配置SPI能够设定数据信息推送速度（根据设定分音器完成）；自然手机软件仿真模拟SPI其采用的IO口相对性更灵便。
